IDC數據機房因為需要24小時不停機運轉，所以在設計及建設的時候要格外關注節能的問題。處理能力越強的服務器，需要消耗更多的能源；集成度越來越高的設備，發熱量越加集中。所以我們力求通過合理選用服務器機架、合理進行散熱規劃、優化機房設計、布局、使用等方面，提高機房散熱效率，降低IDC機房的整體能耗，才能達到節能減排的目標。IDC數據中心的建設等級分為A級、B級和C級：A級為容錯型、B級為冗余型、C級為基本型，一般情況下：銀行系統的機房多按A級標準標準設計；政府部門及企業根據客戶要求按照B級標準設計；事業單位及教育部門為C級標準設計，CEIDI西遞以B級標準為例，做相關的資料整理并科普。
IDC數據中心設計要點：
IDC大型機房組成應該按照計算機運行特點及設備具體要求來確定，一般區大概的功能間劃分為：設備區域和輔助區域。
設備區域分：主機區、小型機區、網絡區、UPS電源室、打印機區、介質庫、空調區等；
輔助區域分：監控室、測試室、值班室、氣瓶間、新風室、參觀走廊、緩沖間等；
考慮主機房有效面積的利用率，便于機房設備、服務器機柜的合理擺放，設置人流物流合理動線，同時兼具美觀、高科技的現代感。
1. 盡可能和平或者減少輔助機房的數量，提高主機房和一類輔助間的利用面積。
2. 空間布局要半靈活，以便設備增容和機房擴建的需求（未來匹配5-8年足夠的供電容量、空調管路、監控、安防、KVM等系統的擴展空間）。
3. 設計要保證機房連續不間斷的 7 *24 小時運行； 在設計和建設時要盡量排除單點故障的存在，對可能存在單點故障的環節在設計上要盡可能排除其對整個系統的影響。
IDC數據中心技術規范：
所有提供的設備的設計、制造、檢驗、施工、測試、驗收等應符合國內現行B 類機房標準、國際標準化組織相關標準。技術標準應包括但不限于：
《智能建筑設計標準》 （GB/T50314-2006）
《智能建筑工程質量驗收規范》 （GB50339-2003）
《金融建筑電氣設計規范》 （JGJ284-2012）
《電子信息系統機房設計規范》 （GB 50174-2008）
《電子信息系統機房施工和驗收規范》 （GB 50462-2008）
《數據中心的通信基礎設施標準 Telecommunicaions Infrastrure Standard for Data Centers》 （ANSI/TIA-942-2005）
《電子計算機場地通用規范》 （GB/T-2887-2000）
《防靜電活動地板通用規范》 （SJ/T10796-2001）
《建筑設計防火規范》 （GB50016-2006）
《高層民用建筑設計防火規范》 （GB 50045-95） （2005 版）
《建筑內部裝修設計防火規范》 （GB 50222-95） （2001 版）
《民用建筑工程室內環境污染控制規范》( GB50325-2010)
《辦公建筑設計規范》 （JGJ67-2006）
建設方提供的設計要求和現場測量尺寸
IDC數據中心電力及照明系統
《民用建筑電氣設計規范》( JGJ16—2008)
《低壓配電設計規范》( GB50054-2011)
《不間斷電源技術性能標定方法和試驗要求》 （現行國標電工標準）
《建筑防雷設計規范》 (GB50057-2010)
《建筑照明設計標準》(GB50034-2004)
《供配電系統設計規范》(GB50052-2009)
《建筑物電子信息系統防雷技術規范》( GB50343-2012)
《新編電氣裝置安裝工程施工及驗收規范》2006
《電氣裝置安裝工程電纜線路施工及驗收規范》 (GB50168-2006)
《電氣裝置安裝工程接地裝置施工及驗收規范》( GB50169-2006)
IDC數據中心機房設計參數：
溫度：23℃±2℃(夏季)、20℃±2℃（冬季）
濕度：55%±10%
濕度變化率：＜5%不凝露

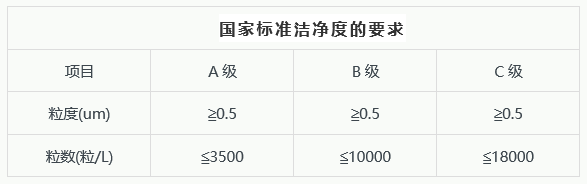

塵埃：國際B級，粒徑≥0.5μm其個數≤18000/m3
噪音：68dB（主機操作人員位置；計算機停機測試）
照度：機房≥400LX；輔助房間≥200LX；應急照明≥50LX
接地電阻：R≤1?，接地電位差≤1V
IDC機房對于交通環境、電能供應、氣候環境、消防管理、聲學力學場域的要求較高。所以在建設過程中要格外注意消防、給排水、恒溫恒濕、地面的防潮、防震、保溫等問題。標準的IDC應符合電信級機房的建設規范，具備并符合機房功能、機房建筑、機房環境、供電系統、空調系統、布線系統、網絡系統、KVM 系統、網管系統、網絡安全系統、數據存儲備份系統等基本條件。
